氣動調節閥在化工生產中是很重要的，它是組成工業自動化系統的重要環節，它就像是生產過程自動化的手和腳一樣必須。氣動調節閥在石油、化工、電力、冶金等工業企業中都有著廣泛的應用，接下來就帶大家來了解氣動調節閥的相關知識。

　　氣動閥工作原理動畫

　　氣動調節閥通常由氣動執行機構和調節閥連接安裝調試組成，氣動執行機構可分為單作用式和雙作用式兩種，單作用執行器內有復位彈簧，而雙作用執行器內沒有復位彈簧。其中單作用執行器，可在失去起源或突然故障時，自動歸位到閥門初始所設置的開啟或關閉狀態。

　　氣動調節閥根據動作形式分氣開型和氣關型兩種，即所謂的常開型和常閉型，氣動調節閥的氣開或氣關，通常是通過執行機構的正反作用和閥態結構的不同組裝方式實現。

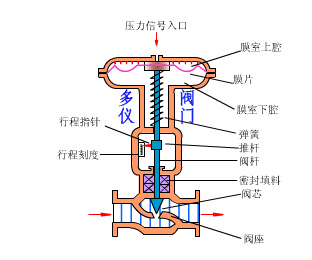

氣動調節閥結構圖

　　氣動調節閥結構

　　氣動調節閥主要由氣動執行機構、閥體和附件三部分組成。執行機構以潔凈壓縮空氣為動力，接收4~20毫安電信號或20~100KPa氣信號，驅動閥體運動，改變閥芯與閥座間的流通面積，從而達到調節流量的作用。為了改善閥門的線性度，克服閥桿的摩擦力和被調介質工況（溫度、壓力）變化引起的影響，使用閥門定位器與調節閥配套，從而使閥門位置能按調節信號精準定位。

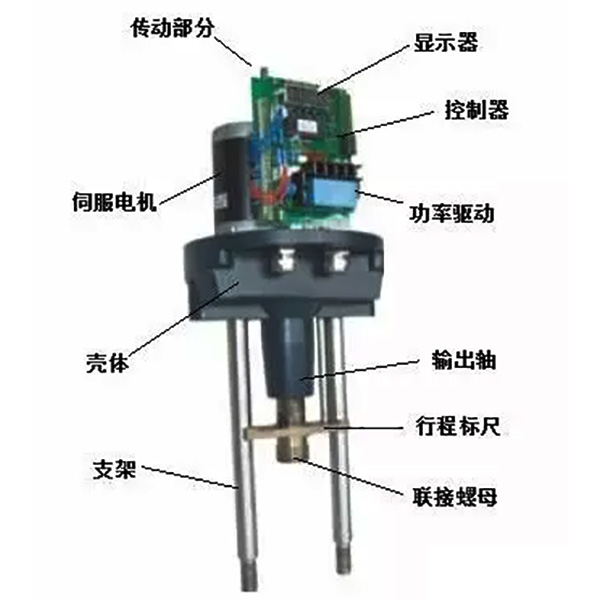

　　執行機構由隔膜/活塞、彈簧、手輪、氣動桿、連軸器等主要部件構成；閥體的主要部件有閥籠、閥瓣、閥座、閥桿、閥籠壓環等；其他附件如電磁閥、減壓閥、過濾器、電流/氣壓轉換器、定位器、流量放大器等。

　　為了機組安全運行，一些重要的閥門設計有電磁閥、保位閥、快速泄壓閥等附件，確保調節閥在失電、失信號或失氣情況下實現快開（關）或保衛功能（三斷自鎖保護功能），滿足工藝系統安全運行要求。

　　控制閥的三斷保護：斷氣源保護、斷電源保護和斷信號源保護。

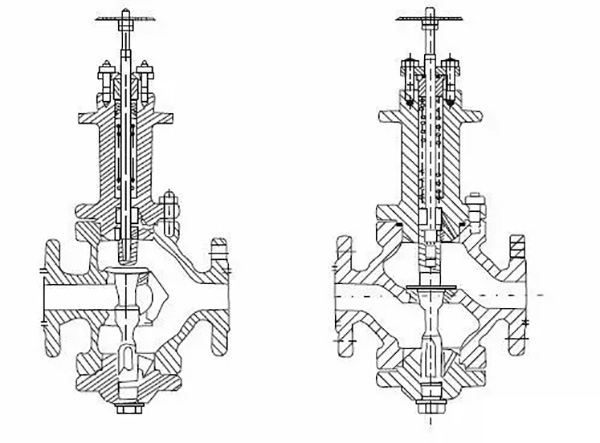

氣動調節閥結構圖

　　氣動調節閥作用方式：

　　氣開型（常閉型）是當膜頭上空氣壓力增加時，閥門向增加開度方向動作，當達到輸入氣壓上限時，閥門處于全開狀態。反過來，當空氣壓力減小時，閥門向關閉方向動作，在沒有輸入空氣時，閥門全閉。顧通常我們稱氣開型調節閥為故障關閉型閥門。

　　氣關型（常開型）動作方向正好與氣開型相反。當空氣壓力增加時，閥門向關閉方向動作；空氣壓力減小或沒有時，閥門向開啟方向或全開為止。顧通常我們稱氣關型調節閥為故障開啟型閥門。
